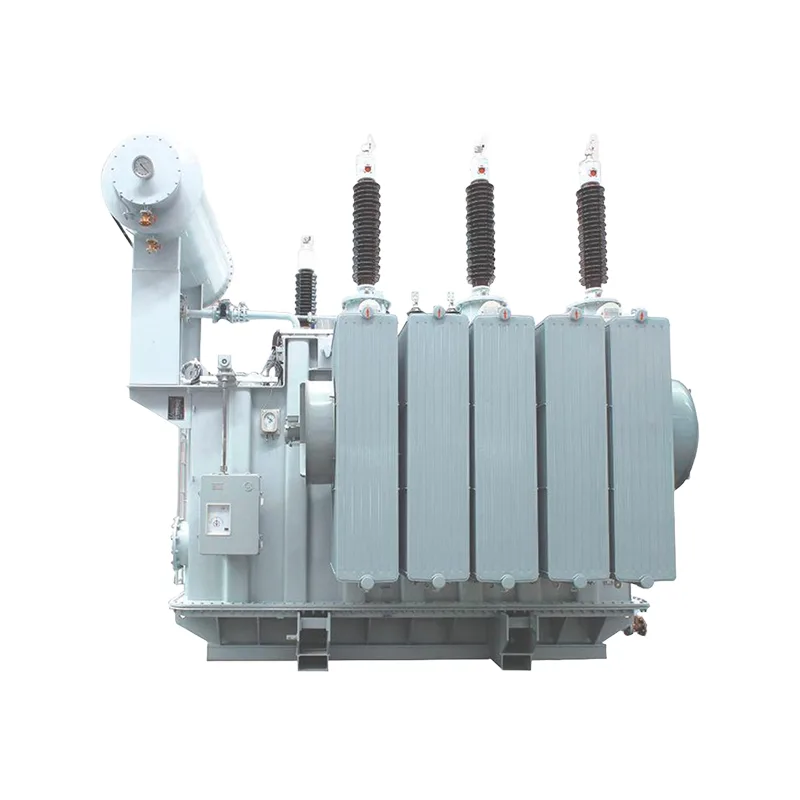

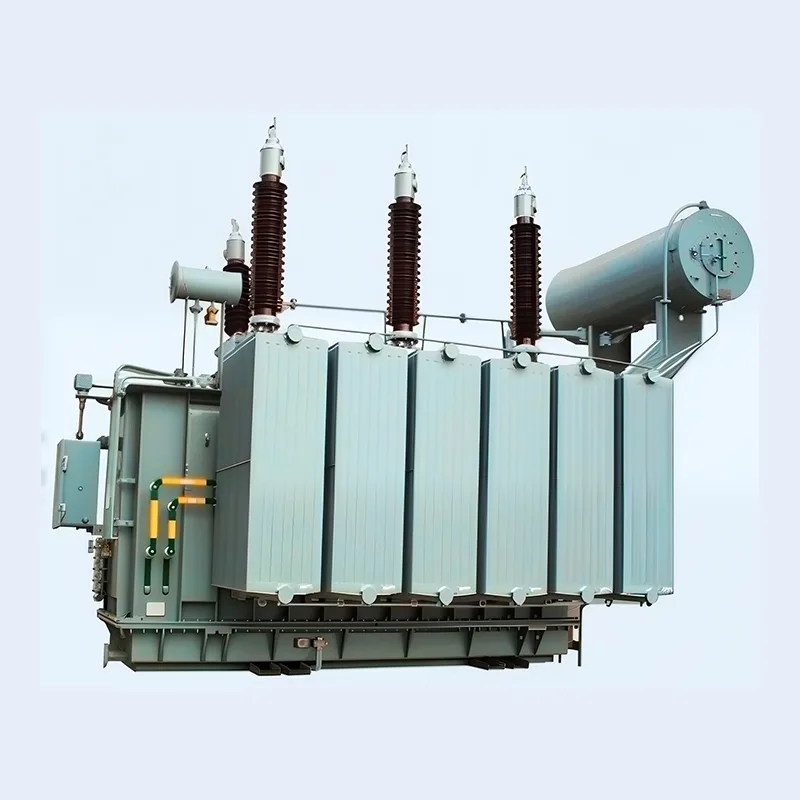

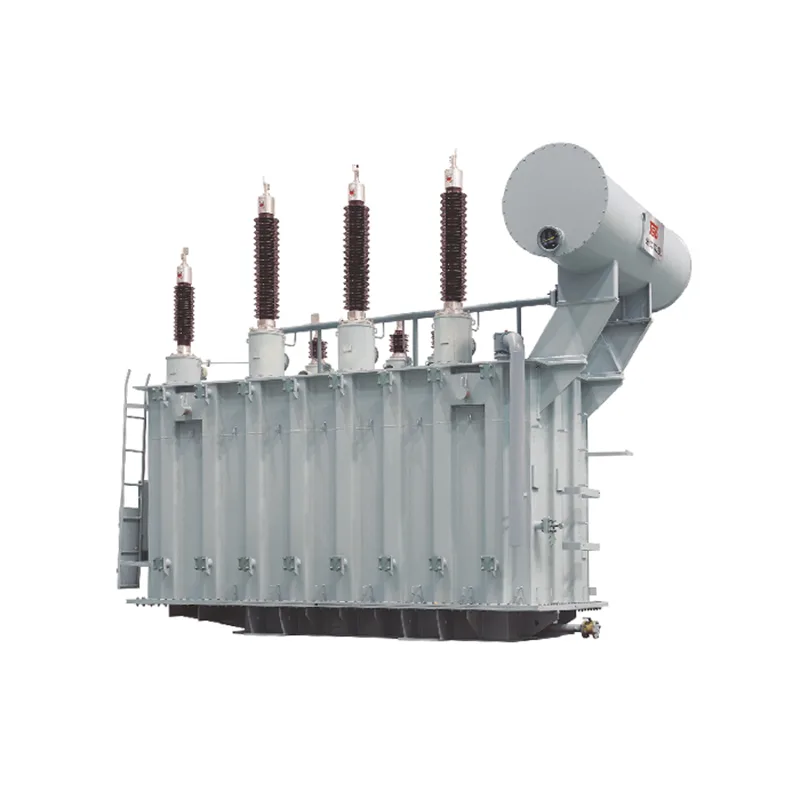

110KV ऑइल-इमर्स्ड पॉवर ट्रान्सफॉर्मर

Dahu इलेक्ट्रिक ही चीनमधील 110KV ऑइल-इमर्स्ड पॉवर ट्रान्सफॉर्मरची व्यावसायिक उत्पादक आणि पुरवठादार आहे. हे उत्पादन अत्यंत स्थिर, किफायतशीर आणि कार्यक्षमतेत विश्वासार्ह आहे आणि पॉवर प्लांट्स, सबस्टेशन्स तसेच मोठ्या औद्योगिक, खाणकाम आणि पेट्रोकेमिकल उद्योगांसाठी योग्य आहे.

चौकशी पाठवा

उत्पादन वर्णन

उत्पादन तपशील

1. उच्च दाब ट्रान्सफॉर्मर, जपानी तोशिबा विश्लेषण सॉफ्टवेअर आणि आमच्या कंपनीची अद्वितीय गणना आणि प्रमाणीकरण प्रक्रिया वापरा. उत्पादनाची कार्यक्षमता सुनिश्चित करण्यासाठी, आम्ही 110KV ऑइल-इमर्स्ड पॉवर ट्रान्सफॉर्मर कोर, कॉइल, मशीनचे मुख्य भाग, लीड वायर, ऑइल टँक आणि मशीनचे इतर भाग डिझाइन आणि चाचणी करतो.

2. आमचे उत्पादन SSZ11-40000/110 ने शॉर्ट-सर्किट बेअरिंग क्षमता आणि राष्ट्रीय ट्रान्सफॉर्मर गुणवत्ता पर्यवेक्षण आणि तपासणी केंद्राच्या सर्व नियमित प्रकारच्या चाचण्या उत्तीर्ण केल्या आहेत.

3. या उत्पादनामध्ये स्थिरता, अर्थव्यवस्था, विश्वासार्हता आणि पर्यावरण संरक्षणाची वैशिष्ट्ये आहेत आणि ते पॉवर प्लांट्स, सबस्टेशन्स आणि मोठ्या औद्योगिक, खाणकाम आणि पेट्रोकेमिकल उद्योगांसाठी योग्य आहे.

उत्पादन फायदे

1, पूर्णपणे सीलबंद आणि उष्णतारोधक रचना व्यक्तीच्या सुरक्षिततेची हमी देऊ शकते.

2, नेटवर्क तोटा आणि ऑपरेशन खर्च कमी करण्यासाठी आर्थिक आणि कार्यक्षम.

3、110KV ऑइल-इमर्स्ड पॉवर ट्रान्सफॉर्मर केवळ रिंग नेटवर्कसाठीच नाही तर टर्मिनलसाठी देखील वापरला जातो.

4, कमी तोटा, कमी आवाज, उत्कृष्ट कामगिरी.

5, कमी तापमान, ओव्हरलोड क्षमता.

6, ट्रान्सफॉर्मर विशेष रचना स्वीकारतो आणि त्याचे उत्कृष्ट फायदे उच्च दर्जाचे आहेत.

तांत्रिक मापदंड

NVTC सह 6300kVA~120000kVA दोन-वाइंडिंग ट्रान्सफॉर्मर

रेटेड क्षमता (kVA)	रेट केलेले व्होल्टेज आणि टॅपिंग श्रेणी			वेक्टर गट	नो-लोआ वाईट प्रवाह (%)	प्रतिबाधा व्होल्टेज (%)	नो-लोड लॉस (kW)	लोड तोटा वर (kW)
रेटेड क्षमता (kVA)	उच्च वोकेज	टॅपिंग श्रेणी	कमी व्होल्टेज	वेक्टर गट	नो-लोआ वाईट प्रवाह (%)	प्रतिबाधा व्होल्टेज (%)	नो-लोड लॉस (kW)	लोड तोटा वर (kW)
6300	110,121	*2x2.5%	६.३,६.६, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

NVTC सह 6300kVA~100000kVA तीन-वाइंडिंग ट्रान्सफॉर्मर

रेट केले क्षमता (kVA)	रेट केलेले व्होल्टेज आणि टॅपिंग श्रेणी			वेक्टर grOA	नाही-लंड curret (%)	प्रतिबाधा व्होल्टेज (%)		नो-लोड नुकसान (kW)	लोड वर नुकसान (kW)
रेट केले क्षमता (kVA)	उच्च व्होल्टेज	मध्यम व्होल्टेज	कमी व्होल्टेज	वेक्टर grOA	नाही-लंड curret (%)	स्टेप वर	पायउतार	नो-लोड नुकसान (kW)	लोड वर नुकसान (kW)
6300	110=2* 2.5%,121 *2x2.5%	35,38.5	६.३,६.६, 10.5,11	YNyn0d11	0.82	HV-MV: १७.५-१८.५ HV-LV:10.5 MV~LV:6.5	HV-MV:10.5 HV-LV: १७.५-१८.५ MV-LV:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

OLTC सह 6300kVA~100000kVA टू-वाइंडिंग ट्रान्सफॉर्मर

रेट केले क्षमता (kVA)	रेट केलेले व्होलिटेज आणि टॅपिंग श्रेणी			वेक्टर गट	नो-ओड curent (%)	प्रतिबाधा मतदान (%)	नो-लॉड तोटा (kW)		लोड तोटा वर (kW)
	हायवेटेज	टॅपिंग श्रेणी	कमी व्होल्टेज 0
6300	110	*8x 1.25%	६.३,६.६, १०.५.११	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

OLTC सह 6300kVA~100000kVA थ्री-वाइंडिंग ट्रान्सफॉर्मर

रेट केले क्षमता (kVA)	रेट केलेले व्होल्टेज आणि टॅपिंग श्रेणी			वेक्टर grou.p	नो-लोड वर्तमान (%)	प्रतिबाधा व्होल्टेज (%)	नो-लोड नुकसान (kW)	लोड वर नुकसान (kW)
रेट केले क्षमता (kVA)	Highvcitage	मध्यम व्होल्टेज	कमी व्हॅल्टेज	वेक्टर grou.p	नो-लोड वर्तमान (%)	प्रतिबाधा व्होल्टेज (%)	नो-लोड नुकसान (kW)	लोड वर नुकसान (kW)
6300	110±8x १२.५%	35,37.38.5	६.३,६.६, १०.५.११	YNyn0d11	0.95	HV-MV:10.5 HV-LV:17.5~18.5 MV-LV:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
