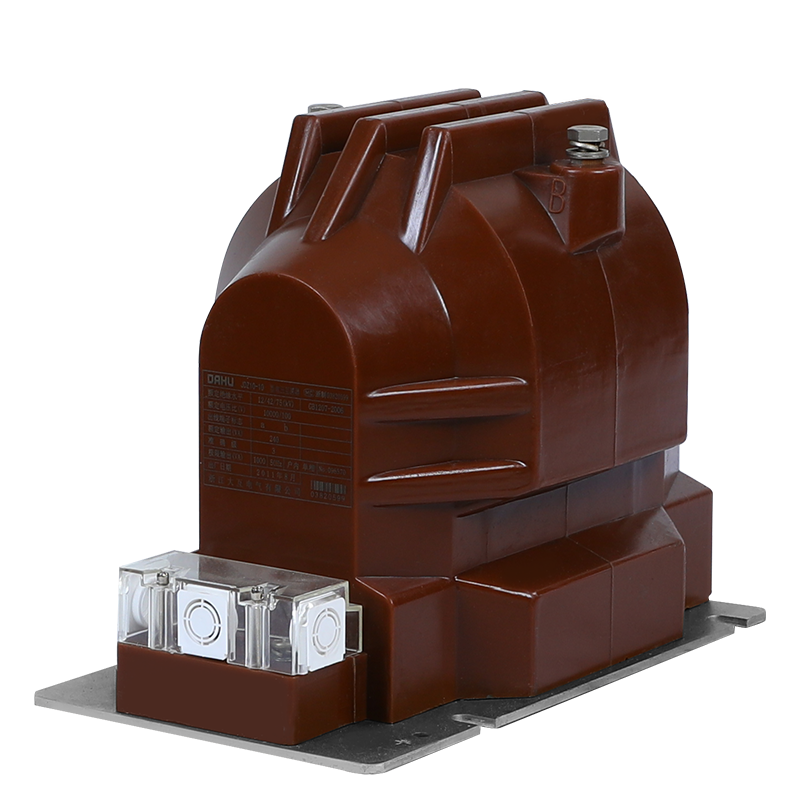

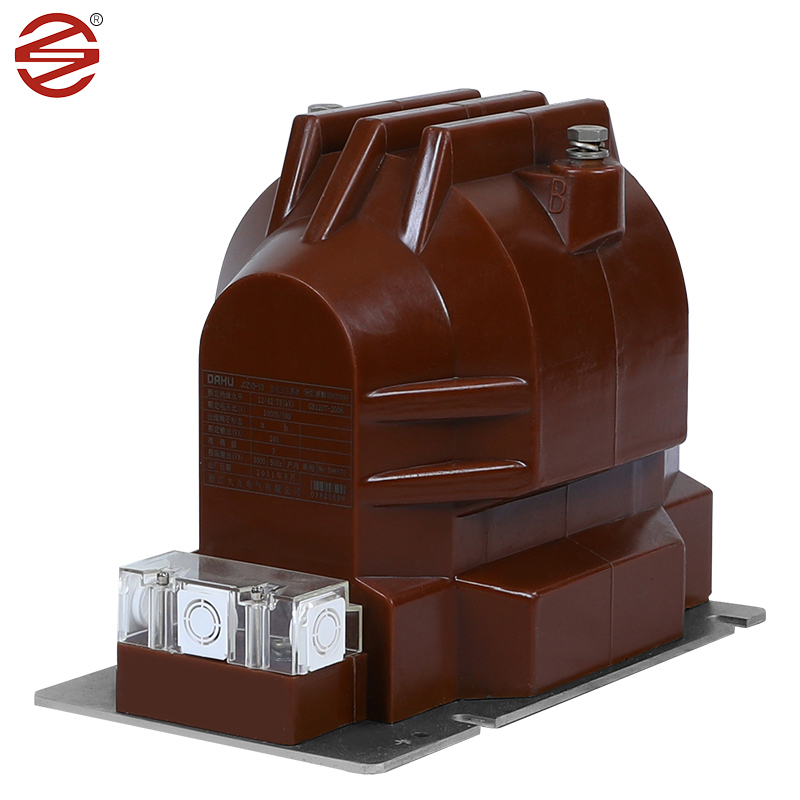

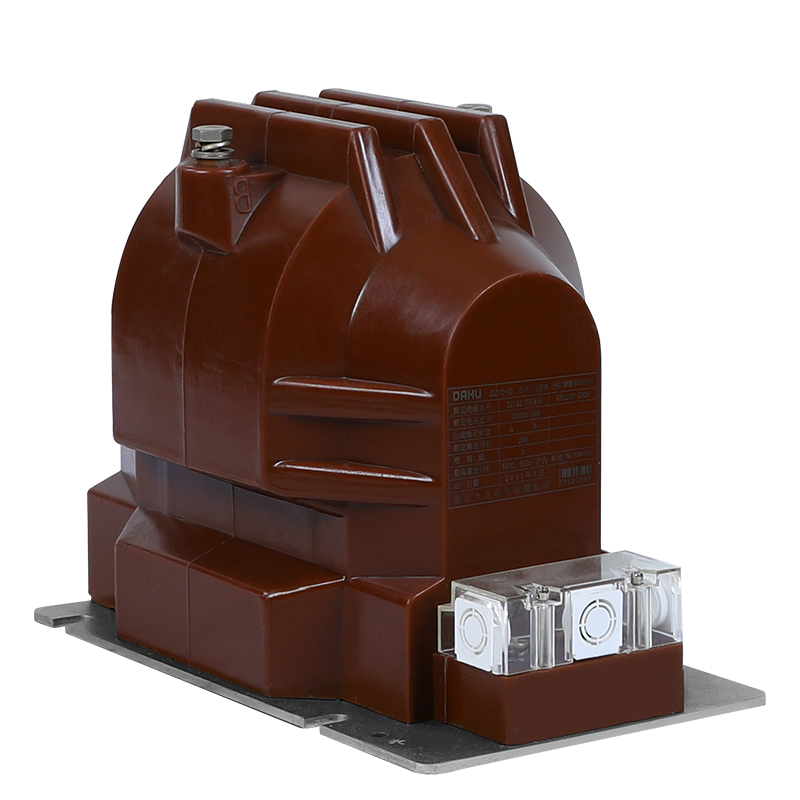

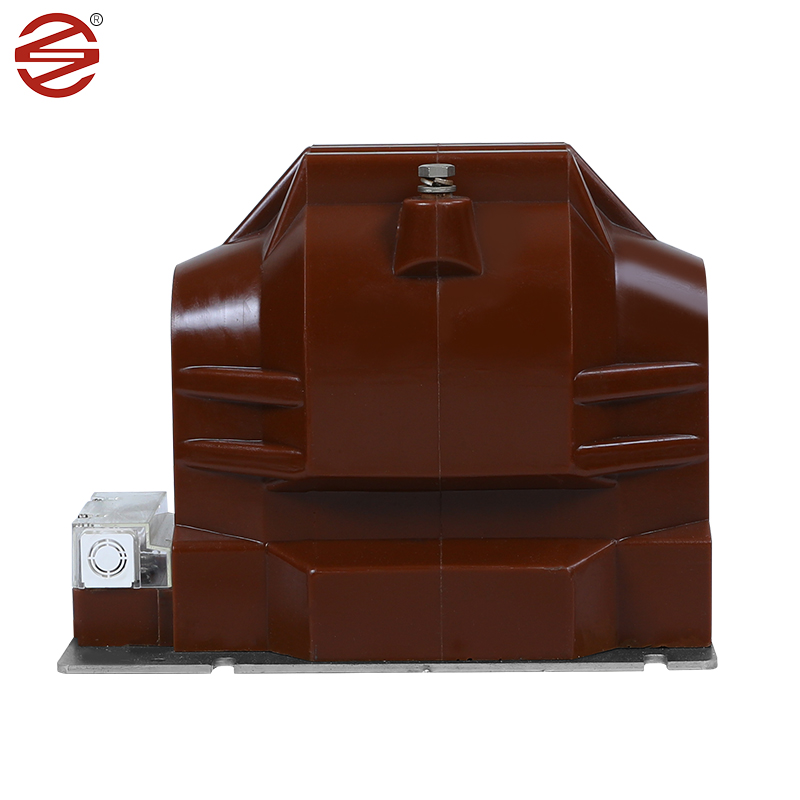

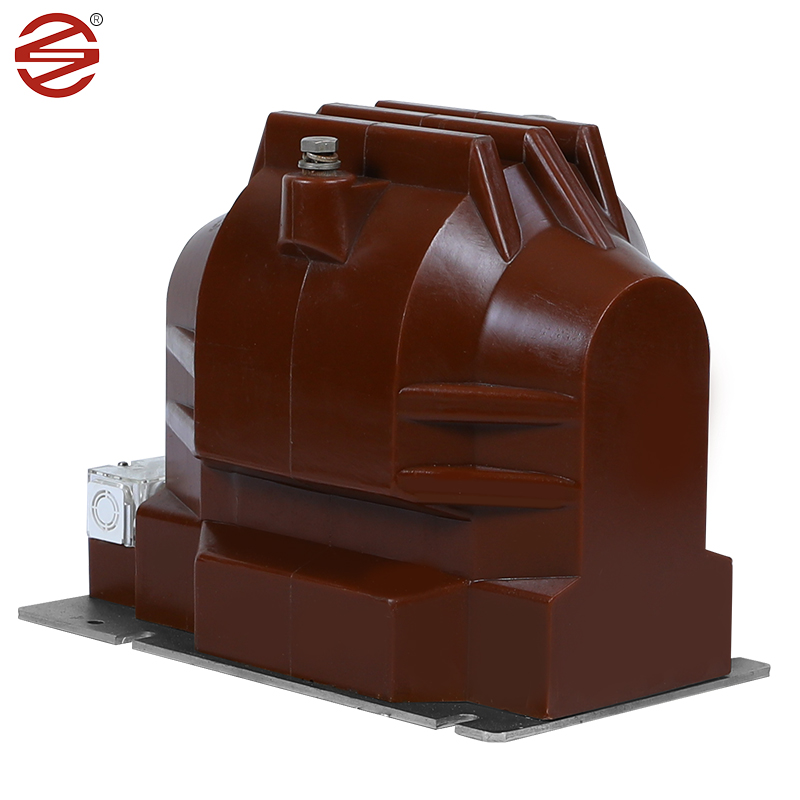

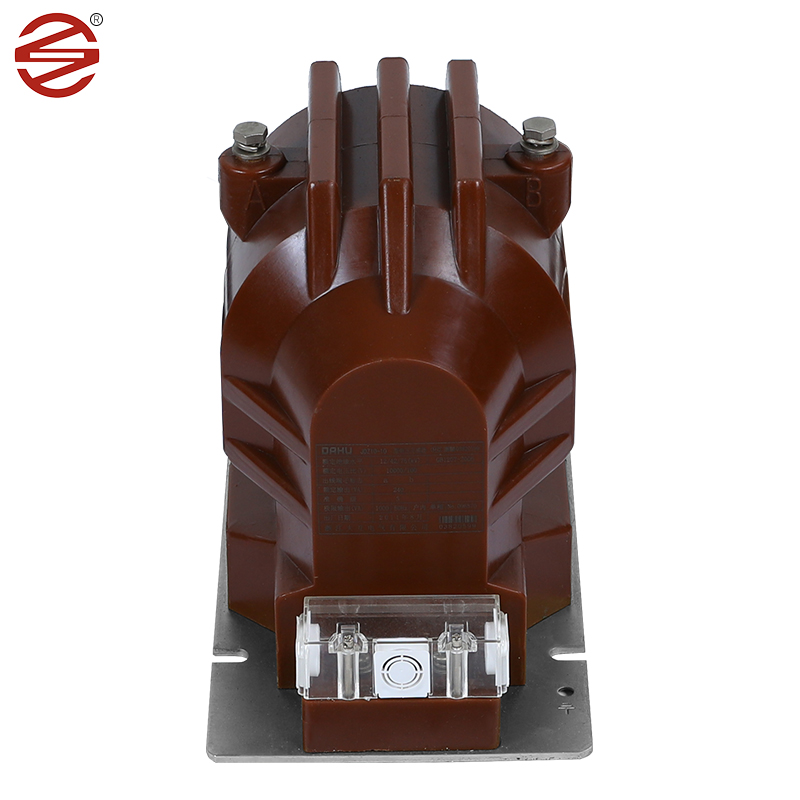

11kv व्होल्टेज ट्रान्सफॉर्मर
  • 11kv व्होल्टेज ट्रान्सफॉर्मर11kv व्होल्टेज ट्रान्सफॉर्मर
  • 11kv व्होल्टेज ट्रान्सफॉर्मर11kv व्होल्टेज ट्रान्सफॉर्मर
  • 11kv व्होल्टेज ट्रान्सफॉर्मर11kv व्होल्टेज ट्रान्सफॉर्मर
  • 11kv व्होल्टेज ट्रान्सफॉर्मर11kv व्होल्टेज ट्रान्सफॉर्मर
  • 11kv व्होल्टेज ट्रान्सफॉर्मर11kv व्होल्टेज ट्रान्सफॉर्मर
  • 11kv व्होल्टेज ट्रान्सफॉर्मर11kv व्होल्टेज ट्रान्सफॉर्मर

11kv व्होल्टेज ट्रान्सफॉर्मर

DAHU इलेक्ट्रिक द्वारे निर्मित 11kV व्होल्टेज ट्रान्सफॉर्मर हे एक उपकरण आहे जे इनडोअर स्विचगियरमध्ये महत्त्वाची भूमिका बजावते, जे एकल-फेज आणि थ्री-फेज एसी सिस्टीममध्ये चालू मापन, विद्युत उर्जेचे निरीक्षण आणि संरक्षणात्मक रिलेसाठी एक शक्तिशाली समाधान प्रदान करते. या प्रणाली 50Hz किंवा 60Hz वर अखंडपणे कार्य करतात, 12kV पर्यंतच्या उपकरणाच्या व्होल्टेजसाठी विस्तृत विद्युत आवश्यकता पूर्ण करतात. 11kV व्होल्टेज ट्रान्सफॉर्मरची रचना आणि कार्यक्षमता याला पॉवर सिस्टमचा अविभाज्य भाग बनवते. हे अचूकपणे वर्तमान मोजण्यासाठी, विद्युत उर्जेच्या वापरावर लक्ष ठेवण्यास आणि पॉवर सिस्टममध्ये बिघाड झाल्यास संरक्षण प्रदान करण्यास सक्षम आहे. 11kV व्होल्टेज ट्रान्सफॉर्मर वापरून, वापरकर्ते रिअल टाइममध्ये पॉवर सिस्टमच्या ऑपरेटिंग स्थितीचे निरीक्षण करू शकतात आणि सिस्टमचे सुरक्षित आणि स्थिर ऑपरेशन सुनिश्चित करण्यासाठी वेळेत आवश्यक उपाययोजना करू शकतात..

चौकशी पाठवा

उत्पादन वर्णन

कोल्ड-रोल्ड सिलिकॉन स्टील शीट्स: 11kV व्होल्टेज ट्रान्सफॉर्मर सामान्यतः कोल्ड-रोल्ड सिलिकॉन स्टील शीट्सचा कोर म्हणून वापरतो. हे साहित्य कोल्ड-रोल्ड आहेत आणि उत्कृष्ट चुंबकीय गुणधर्म आहेत, जसे की उच्च पारगम्यता आणि कमी कोर नुकसान, जे त्यांना वर्तमान ट्रान्सफॉर्मरसाठी आदर्श बनवते. कोर मटेरियल म्हणून कोल्ड रोल्ड सिलिकॉन स्टील शीट वापरून, वर्तमान ट्रान्सफॉर्मर कार्यक्षम ऊर्जा हस्तांतरण साध्य करू शकतो, ज्यामुळे प्रणालीची कार्यक्षमता सुधारते. इतर सामग्रीच्या तुलनेत, कोल्ड-रोल्ड सिलिकॉन स्टील शीटमध्ये कमी हिस्टेरेसिस लूप आणि चुंबकीकरण नुकसान होते, याचा अर्थ कमी ऊर्जा कचरा आणि कमी वीज वापर.


इपॉक्सी रेझिन: इपॉक्सी रेझिनमध्ये उत्कृष्ट डायलेक्ट्रिक गुणधर्म आणि यांत्रिक शक्ती आहे, 11kV व्होल्टेज ट्रान्सफॉर्मर इन्सुलेशन सामग्रीची पहिली पसंती आहे. इपॉक्सी कास्टिंग विश्वसनीय इन्सुलेशन प्रदान करते जे अंतर्गत घटकांचे विद्युत बिघाड आणि पर्यावरणीय घटकांपासून संरक्षण करते.


कॉपर : कॉपर कंडक्टरचा वापर सामान्यत: 11kV व्होल्टेज ट्रान्सफॉर्मरमध्ये विंडिंगसाठी केला जातो. हे साहित्य उच्च विद्युत चालकता आणि यांत्रिक टिकाऊपणा देतात, ज्यामुळे ऑपरेशनल ताण सहन करताना वर्तमान सिग्नलचे कार्यक्षम प्रसारण सक्षम होते.


मटेरिअल (इपॉक्सी रेजिन): 11kV व्होल्टेज ट्रान्सफॉर्मर इपॉक्सी रेजिनपासून बनवलेल्या एन्क्लोजरचा वापर करतात, ज्यामध्ये उत्कृष्ट इन्सुलेशन गुणधर्म असतात आणि सुरक्षित सर्किट ऑपरेशनसाठी विद्युत प्रवाह किंवा व्होल्टेज क्रॉसिंग रोखू शकतात. हे उच्च तापमान आणि गंजांना देखील प्रतिरोधक आहे, आणि जलरोधक आणि ओलावा-प्रूफ क्षमतांसाठी चांगली सीलिंग कार्यक्षमता आहे. तेल बुडवलेल्या ट्रान्सफॉर्मरच्या तुलनेत इपॉक्सी ट्रान्सफॉर्मर हलके आणि स्थापित करणे आणि देखभाल करणे सोपे आहे.

उत्पादन श्रेष्ठता

स्क्रू आणि तळाच्या प्लेटचे आमचे उत्पादन प्लेटिंग 8um/मिनिटापर्यंत पोहोचते, जे अधिक ओलावा-प्रूफ आणि गंज-प्रूफ आहे. ग्लॉस अधिक चांगले आहे.

1. अर्ज मीटरिंग
2. स्थापना इनडोअर.
3. इन्सुलेशन कास्ट राळ
4. प्रकार व्होल्टेज इंडक्शन
5. बांधकाम कोरडे प्रकार इपॉक्सी राळ कास्ट
6. टप्प्याची संख्या सिंग फेज (1 संच = 3 संख्या)
7. वारंवारता 50 Hz
8. माउंटिंग आरोहित आरोहित गॅन्ट्री स्ट्रक्चरवर सपोर्टिंग
9. सिस्टम प्राथमिक रेटेड व्होल्टेज 11 kV (फेज ते फेज)
10. सिस्टम प्राथमिक कमाल व्होल्टेज 12 kV (फेज ते फेज)
11. सिस्टम अर्थलिंग्ज प्रभावीपणे earthed
12. मूलभूत इन्सुलेशन (आवेग सहन करणे


विद्युतदाब)
75 केव्ही
13. पॉवर वारंवारता व्होल्टेज सहन करते 28 केव्ही
14. प्राथमिक वळणाचा तटस्थ शेवट, साठी


जमिनीशी थेट कनेक्शन
10 केव्हीचा सामना करण्यासाठी इन्सुलेटेड


कमी वारंवारता चाचणी.
15. दुय्यम वळणाचा प्रकार सिंगल विंडिंग
16. परिवर्तन प्रमाण 11 kV//3/0.11 kV/3
17. क्रीपेज अंतर 25mm/kV(किमान)
18. रेट केलेले दुय्यम ओझे 7.5 ते 10 VA
19. व्होल्टेज मर्यादा घटक 1.2 सतत आणि 1.5 30 सेकंदांसाठी
20. अचूकतेचा वर्ग मीटरिंगसाठी 0.2.
21. मानक डिझाइन, उत्पादन, चाचणी, स्थापना आणि


कामगिरी नवीनतम नुसार असेल


IEC 61869-1 आणि IEC 61869-3 च्या आवृत्त्या.
