इलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मर
  • इलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मरइलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मर
  • इलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मरइलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मर
  • इलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मरइलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मर
  • इलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मरइलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मर

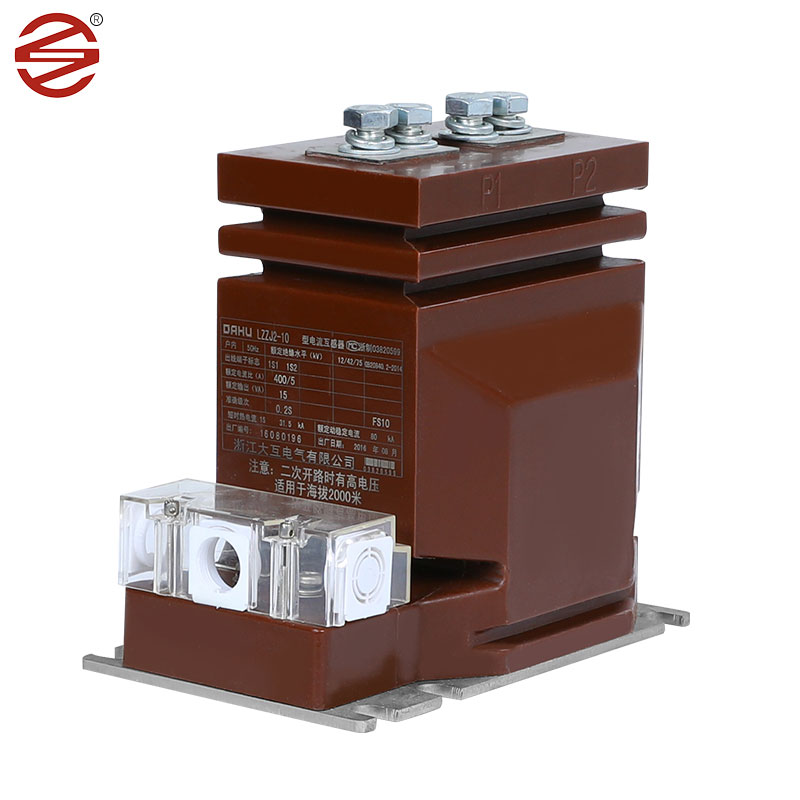

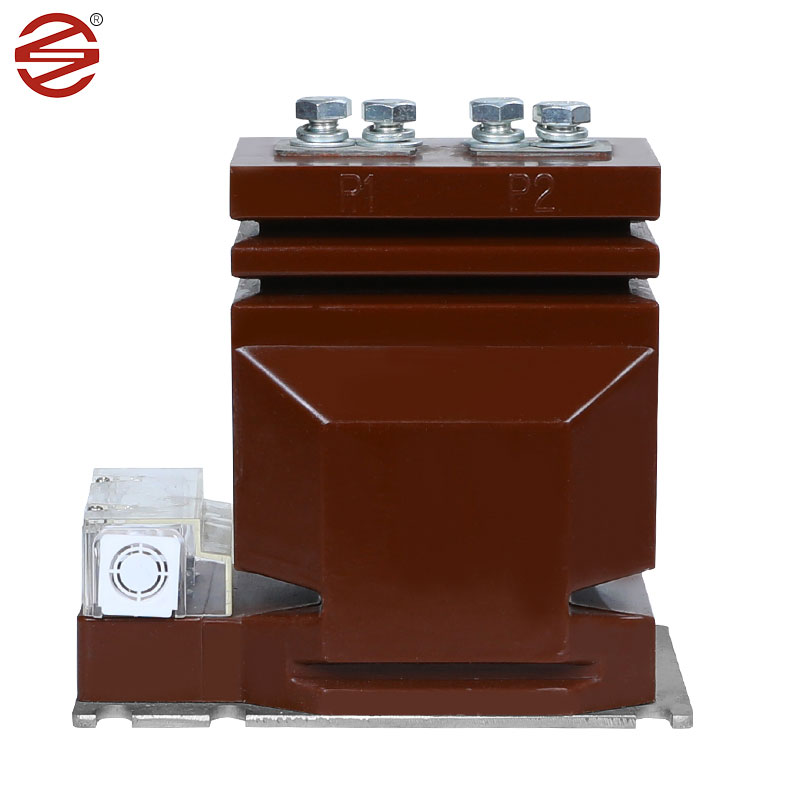

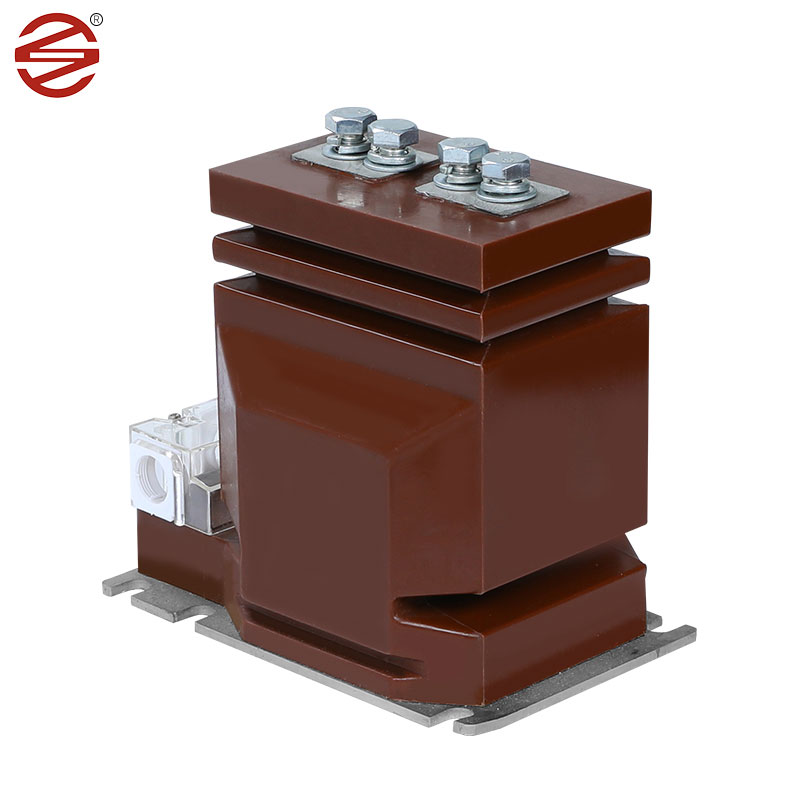

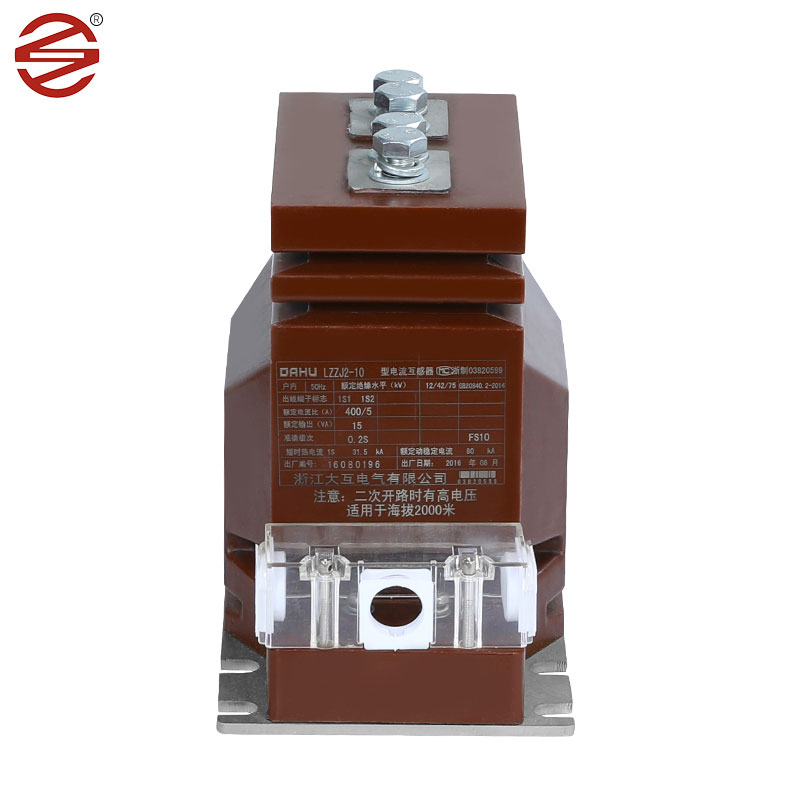

इलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मर

दाहू इलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मर इनडोअर स्विच कॅबिनेटमध्ये महत्त्वाची भूमिका बजावते, सिंगल-फेज आणि थ्री-फेज एसी सिस्टीममध्ये वर्तमान मोजमाप, विद्युत ऊर्जा निरीक्षण आणि संरक्षणात्मक रिलेसाठी एक शक्तिशाली उपाय प्रदान करते. या प्रणाली 50Hz किंवा 60Hz च्या फ्रिक्वेन्सीवर अखंडपणे कार्य करतात, 12kV पर्यंतच्या उपकरणाच्या व्होल्टेजसाठी विस्तृत विद्युत आवश्यकता पूर्ण करतात.

चौकशी पाठवा

उत्पादन वर्णन

कोल्ड-रोल्ड सिलिकॉन स्टील शीट्स: दाहू इलेक्ट्रिक 11kv करंट ट्रान्सफॉर्मर सामान्यतः कोल्ड-रोल्ड सिलिकॉन स्टील शीट्स त्यांच्या कोरसाठी वापरतात. हे साहित्य कोल्ड-रोल्ड आहेत आणि उत्कृष्ट चुंबकीय गुणधर्म आहेत, जसे की उच्च पारगम्यता आणि कमी कोर नुकसान, जे त्यांना वर्तमान ट्रान्सफॉर्मरसाठी आदर्श बनवते. कोर मटेरियल म्हणून कोल्ड-रोल्ड सिलिकॉन स्टील शीट वापरून, वर्तमान ट्रान्सफॉर्मर कार्यक्षम ऊर्जा हस्तांतरण साध्य करू शकतो, ज्यामुळे प्रणालीची कार्यक्षमता सुधारते. इतर सामग्रीच्या तुलनेत, कोल्ड-रोल्ड सिलिकॉन स्टील शीटमध्ये कमी हिस्टेरेसिस लूप आणि चुंबकीकरण नुकसान होते, याचा अर्थ कमी ऊर्जा कचरा आणि कमी वीज वापर. म्हणून, या सामग्रीचा वापर करून सध्याचा ट्रान्सफॉर्मर सिस्टमची ऑपरेटिंग किंमत कमी करू शकतो आणि उपकरणांचे सेवा आयुष्य वाढवू शकतो. सर्वसाधारणपणे, कोल्ड-रोल्ड सिलिकॉन स्टील शीट्स उर्जा प्रणाल्यांमध्ये महत्वाची भूमिका बजावतात, ऊर्जा प्रसारण आणि उर्जा मापनासाठी विश्वसनीय समर्थन प्रदान करतात.


इपॉक्सी रेझिन: इपॉक्सी रेझिनमध्ये उत्कृष्ट डायलेक्ट्रिक गुणधर्म आणि यांत्रिक शक्ती आहे, 11kV वर्तमान ट्रान्सफॉर्मर इन्सुलेशन सामग्रीची पहिली पसंती आहे. इपॉक्सी कास्टिंग विश्वसनीय इन्सुलेशन प्रदान करते जे अंतर्गत घटकांचे विद्युत बिघाड आणि पर्यावरणीय घटकांपासून संरक्षण करते.


कॉपर : कॉपर कंडक्टरचा वापर सामान्यत: 11kV करंट ट्रान्सफॉर्मरमध्ये विंडिंगसाठी केला जातो. हे साहित्य उच्च विद्युत चालकता आणि यांत्रिक टिकाऊपणा देतात, ज्यामुळे ऑपरेशनल ताण सहन करताना वर्तमान सिग्नलचे कार्यक्षम प्रसारण सक्षम होते.


मटेरियल (इपॉक्सी रेजिन): 11kV करंट ट्रान्सफॉर्मर इपॉक्सी रेजिनपासून बनवलेल्या एन्क्लोजरमध्ये ठेवलेले असतात. इपॉक्सी रेझिनमध्ये उत्कृष्ट इन्सुलेशन गुणधर्म आहेत, सर्किटचे सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी, वर्तमान किंवा व्होल्टेज क्रॉसिंग प्रभावीपणे रोखू शकतात.


यात उच्च तापमान प्रतिरोधक क्षमता आहे आणि उच्च तापमान वातावरणातील कामकाजाच्या आवश्यकतांशी जुळवून घेऊ शकते. यात चांगली गंज प्रतिरोधक क्षमता आहे, काही रासायनिक पदार्थांच्या धूपला प्रतिकार करू शकते आणि ट्रान्सफॉर्मरचे सेवा आयुष्य वाढवू शकते.


त्याची सीलिंग कार्यक्षमता चांगली आहे, त्यामुळे इपॉक्सी ट्रान्सफॉर्मरची जलरोधक आणि आर्द्रता-प्रुफ कार्यक्षमता चांगली असते आणि ते दमट वातावरणात वापरण्यासाठी योग्य असते. पारंपारिक तेल-बुडवलेल्या ट्रान्सफॉर्मरच्या तुलनेत, इपॉक्सी ट्रान्सफॉर्मरचे वजन कमी असते आणि ते स्थापित करणे आणि देखभाल करणे सोपे असते. .


दाहू इलेक्ट्रिक 11kv वर्तमान ट्रान्सफॉर्मर पॅरामीटर

1. अर्ज मीटरिंग
2 स्थापना इनडोअर
3. बांधकाम कोरडे प्रकार इपॉक्सी राळ कास्ट
4 इन्सुलेशन कास्ट राळ
5. टप्प्याची संख्या अविवाहित
6. रेट केलेली वारंवारता 50 Hz
7. सिस्टम प्राथमिक रेटेड व्होल्टेज 11 kV फेज ते फेज
8. कमाल सिस्टीम व्होल्टेज 12 kV फेज ते फेज
9. सिस्टम अर्थिंग प्रभावीपणे earthed
10. मूलभूत इन्सुलेशन पातळी (1.2/50 μ सेकंद. 75 केव्ही
11. पॉवर फ्रिक्वेन्सी विसस्टँड व्होल्टेज (1 मि. 50
Hz)
28 केव्ही
12.
13.
प्रमाण:
11kV फीडर
प्राथमिक
10-20/5A
सिंगल विंडिंग
14. दुय्यम सिंगल विंडिंग
15. अचूकता वर्ग मापनासाठी 0.2/0.25
16. ओझे
अ) मापनासाठी
7.5-10 VA
17. अल्पकालीन वर्तमान रेटिंग 1 सेकंदासाठी किमान 10 kA
18. विस्तारित वर्तमान रेटिंग 120% रेट केलेले वर्तमान
19. वर्तमान रेटिंगपेक्षा जास्त <10A
20. क्रीपेज अंतर 25 मिमी/केव्ही(किमान
21. मानक डिझाइन, उत्पादन, चाचणी, स्थापना
आणि कार्यप्रदर्शन नुसार असेल
IBC 61869-1 &IEC च्या नवीनतम आवृत्त्या
६१८६९-२
